AFILADORA DE HERRAMIENTAS DE CORTE MODELO BSM 20




Los diversos accesorios y la gran variedad de muel
as nos permiten
afilar una completísima gama de herramientas de manera fácil,
rápida y precisa

Soporte del prisma portaherramientas con cola de milano y
rodamiento para un giro suave del prisma, bloqueo y desbloqueo

en segundos

Perfecta simetría en al afilado de los labios de la herramienta

Carro frontal y lateral de deslizamiento suave, con diales
en divisiones y subdivisiones

Escala graduada para ajustar los ángulos

Regulación continua del ángulo de incidencia

Muelas de corindón, borazón o diamante de 125 mm Ø

Lupa con brazo flexible y tubo de neón para una mayor precisión
en el afilado

Rectificador de diamante con rodamiento para rectificar y perfilar
las muelas

Motor de 230 V,  50/60 Hz,  80 W,  2.840
min-¹










¿Qué herramientas pueden afilarse?








     Rango 1 - 20 mm de diámetro de vástago
Brocas helicoidales con afilado en cruz
Brocas planas para refrentar
Brocas en faceta con filo plano
Brocas escalonadas
Brocas bidiametrales
  Brocas con punta de centrado para
  chapas y plásticos
Brocas a izquierda
Avellanadores a partir de brocas
Brocas de centrar
Palas de forma
Avellanadores cónicos
Avellanadores allen
Entrada en machos de roscar de 3 y 4 hileras, rectas o helicoidales
Fresas frontales de 2, 3 y 4 filos



Herramientas de torno
con plaquita soldada
Cuchillas de torno
Plaquitas intercambiables
Plaquitas de roscar




Admite muelas de corindón, diamante y borazón, de sustitución rápida y sencilla
Además de las muelas originales,  pueden utilizarse muelas de otros fabricantes
Visibilidad total del nivel de desgaste de la muela para proceder a su rectificado

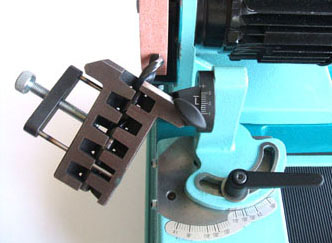

Prisma portaherramientas

Prisma portaherramientas de gran simetría, admite herramientas de 1 a 20 mm de diámetro de vástago.
El afilado de la broca se realiza oscilando el prisma arriba y abajo. Para afilar el otro labio, girar el prisma 180º.
El desplazamiento frontal y lateral de los carros, así como la posibilidad de fijar el prisma en ángulos distintos nos permite afilar,  además de brocas, una gran variedad de herramientas.










Afilado de los labios de una broca helicoidal



Afilado en cruz de una broca helicoidal


  Afilado frontal de una fresa de cuatro filos


Profundización de las entallas


Afilado de un avellanador allen

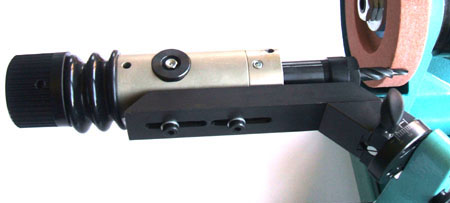

Accesorio modelo SVR



Este accesorio amplía la gama de herramientas que pueden

afilarse, posicionando con exactitud sus filos simplemente
girando el mango.



Afilado de una broca bidiametral

Afilado de un avellandor cónico




Afilado de una broca de centrado
Afilado de la entrada
en un macho de roscar
